手軽にわかりやすく、水素を使った循環型エネルギーが学習できます。

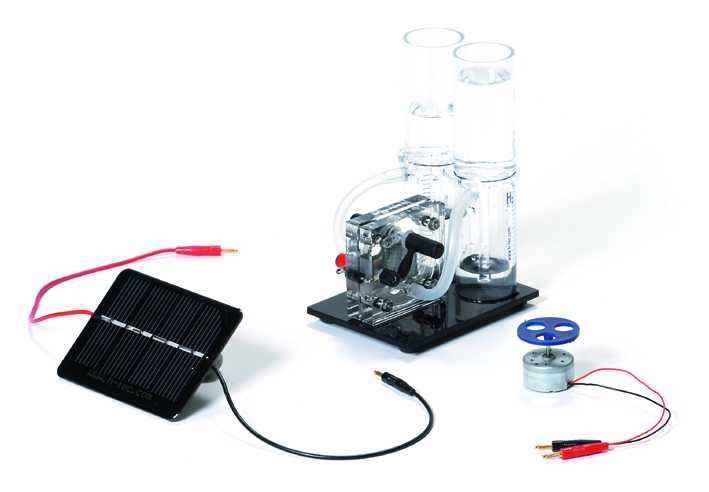

このセットで太陽光発電、水の電気分解、燃料電池の3つのテクノロジーがデモンストレーションでき、可逆性PEM膜のスタックが、水の電気分解と燃料電池の機能をします。
電極から太陽電池パネルにより電気を流すと、水の電気分解機として作動し水素と酸素を生成します。
次にその水素と酸素を供給すると、燃料電池として作動して電気を作りモーターを回転させます。
発電した後の水素は酸素と化合して水へと戻ります。
水を循環させてエネルギーを取り出す、まさにゼロエミッション（廃棄物ゼロ）のエネルギーシステムを手軽にわかりやすくデモンストレーションできます。
|
＜仕様一覧＞
|
|
太陽電池
|
面積 90cm2
|
燃料電池
|
電極面積 4cm2
|
|
最大出力 0.5W
|
出力 500mW
|
|
最大電圧 2.0V
|
電圧域 0.3〜0.9V
|
|
短絡電流 260mA
|
貯蔵タンク容量
|
20cm3×2
|
|
電気分解機
|
電極面積 4cm2
|
モーター
|
出力 10mW
|
|
出力 1W
|
大きさ
|
9.2×7×12.6（高さ）cm
|
|
許容電圧 0-2.0VDC
|
重量
|
172g（本体のみ）
|
|
許容電流 0-2.0ADC
|
|
|
|
水素生成 4.3cm3/min
|
|
|
|
酸素生成 2.15cm3/min
|
|
|
|
